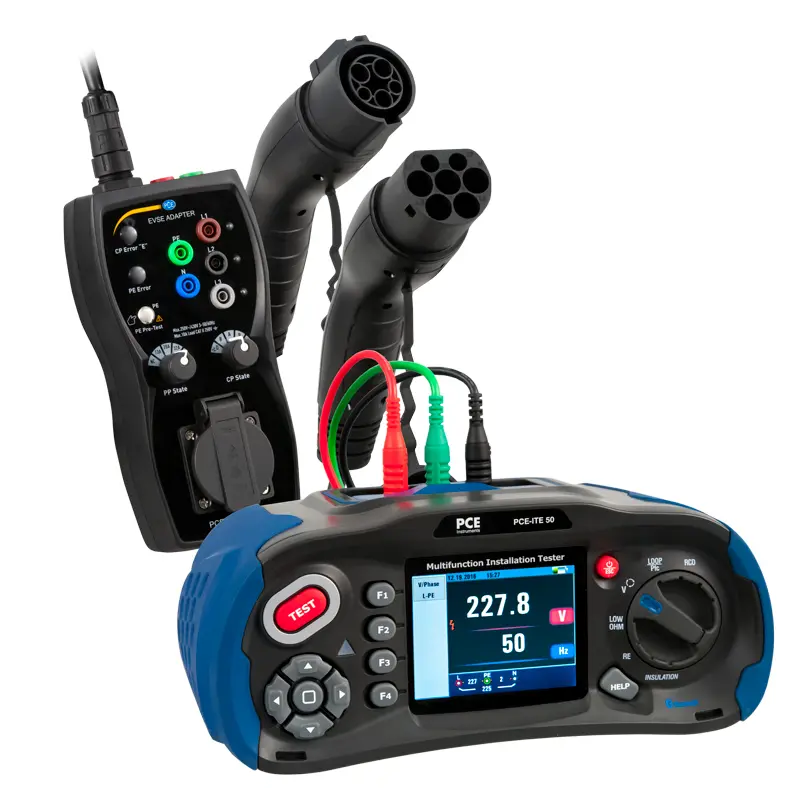

EVSE ÖLÇÜM CİHAZI PCE-EVSE-KIT2

EVSE ÖLÇÜM CİHAZI PCE-EVSE-KIT2

Fiyat için arayın
(0)   incelemeler

Marka : PCE-EVSE-KIT2

Ürün Kodu : PCE-EVSE-KIT2

Yalıtım test cihazının geniş, 3.5 inçlik TFT renkli LCD ekranı bulunur. Cihaz, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümlerle uygun fotoğrafları belgeleme imkanı sunar. Cihaz ile sabit kurulumlar, doğru ve güvenli bir şekilde kurulur. Çift ekran, sezgisel simgeler ve yüksek görüş açısı sayesinde ölçümler rahat ve hızlı bir şekilde gerçekleştirilebilir. Düşük direnç ölçümü ile topraklama iletkenleri, potansiyel dengeleme iletkenleri ve koruyucu iletkenleri düşük empedans açısından kontrol edilebilir.




- L-N, L-PE ve N-PE döngü direnci
- Ayarlanabilir FI test akımı
- 1000V’ye kadar terminal voltajı
- Düşük Ohm ölçümü
- Şarj istasyonuna doğrudan bağlanma
- Tip 1 ve Tip 2 prizli adaptör
- PE iletken testi
- Entegre Schuko soketi

İstek Listesine Ekle Karşılaştırmaya Ekle
WhatsApp'tan sipariş verin

Garantili Güvenli Ödeme

EVSE Ölçüm Cihazı / EVSE Ölçer PCE-EVSE-KİT2

Yalıtım Test Cihazı / Elektrik direnci / Topraklama direnci / Döngü empedansı /
Voltaj ölçümü / Düşük direnç ölçümü / RCD testi


Yalıtım test cihazının geniş, 3.5 inçlik TFT renkli LCD ekranı bulunur. Cihaz, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümlerle uygun fotoğrafları belgeleme imkanı sunar. Cihaz ile sabit kurulumlar, doğru ve güvenli bir şekilde kurulur. Çift ekran, sezgisel simgeler ve yüksek görüş açısı sayesinde ölçümler rahat ve hızlı bir şekilde gerçekleştirilebilir. Düşük direnç ölçümü ile topraklama iletkenleri, potansiyel dengeleme iletkenleri ve koruyucu iletkenleri düşük empedans açısından kontrol edilebilir.


Cihaz ile düşük direnç ölçümü için 0.001 – 1 Ω çözünürlük ile ölçüm aralığı 0 – 2000 Ω’dir. Cihazın en önemli ölçümü yalıtım direnci ölçümüdür. Elektrik kabloları, ısı üreten arıza akımlarının akmasını sağlamak için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda, bu arıza akımları çok az oldukları için koruyucu cihazlar tarafından tespit edilmez ve en kötü durumda yangına neden olabilir. Cihaz ile yalıtım ölçümü 125V, 250V, 500V ya da 1000V’lik bir test voltajında gerçekleştirilir.


Test akımı 1 mA’dır. Cihaz ile topraklama ölçümü güç kaynağından bağımsız olarak gerçekleştirilir. Bir güç kaynağı sisteminin tüm ekipmanlarını ve devrelerini ortak bir potansiyele (referans topraklama ya da referans potansiyeli) getirmek ve kısa devre akımlarına ve aşırı voltajlara karşı korumak için, topraklama direnci mümkün olduğunca düşük empedanslı olmalıdır. 0.01 ... 1 Ω çözünürlük ve 0 ... 2000 Ω ölçüm aralığı ile cihaz, topraklama direnci ölçümü için tüm koşulları sağlar.


Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı /
Laboratuvar prizleri ile bağlantıların doğrudan kabulü


Elektromobilite giderek daha önemli bir rol oynamaktadır. Burada önemli bir nokta da elektrikli araçların şarj istasyonlarıdır. Sabit şarj istasyonlarının işlevini, koruyucu cihazlarını ve yalıtımını kontrol etmek için özel ölçüm cihazları gerekir. Çoğu zaman, gerekli ölçümleri yapmak için ölçüm cihazları mevcuttur. Ölçüm cihazının şarj istasyonuna bağlanabilmesi için ise bir adaptör gereklidir.


EVSE adaptör, bu uygulama için özel olarak tasarlanmıştır ve pek çok fonksiyonu bulunur. Şarj istasyonundaki tüm hatlar laboratuvar prizleri aracılığıyla teker teker çıkar. Böylece, tüm hatlara adaptör ile erişilebilir. Bu da şarj istasyonunun adaptör yardımıyla yalıtım açısından kontrol edilmesini sağlar. EVSE adaptöründe Schuko bağlantısı bulunur. RCD güvenlik bağlantısı ile arıza akım koruma cihazı kontrol edilebilir.


Şarj kablosunda elektrikli bir aracın şarjı için güç kablolarının yanı sıra iki arayüz de bulunur. CP hattı (Kontrol Pilotu) aracılığıyla şarj istasyonu ve elektrikli araç arasında iletişim kurularak aracın mevcut durumu bildirilir. PP kablosu (Haberleşme Prizi), bağlı şarj kablosu ile şarj istasyonu arasındaki iletişim için kullanılır. Şarj kablosu ile şarj istasyonunda kaç amperle şarj edileceği belirlenebilir. EVSE adaptör, bu iki fonksiyonu test etmek için uygun simülatörlerle donatılmıştır.

- 3.5 inç renkli TFT LCD ekran

- L-N, L-PE ve N-PE döngü direnci

- Ayarlanabilir FI test akımı

- SD kart ve bluetooth

- Çift ekran

- İyi / kötü FI testi

- Düşük Ohm ölçümü

- 1000V’ye kadar terminal voltajı

- Taşıma çantası dahil

- Şarj istasyonuna doğrudan bağlanma

- Tip 1 ve Tip 2 prizli adaptör

- PE iletken testi

- Entegre Schuko soketi




Yalıtım Test Cihazı PCE-ITE 50
Yalıtım Testi
Terminal Voltajı125 V (0 ... 10 %)
Ölçüm AralığıÇözünürlükHassasiyet
0.125 ... 4 MΩ0.001 MΩ± (2 % + 10 dijit)
Yükleme AkımıKısa Devre Akımı
1 mA @ son 125 kΩ<= 1 mA

Ölçüm AralığıÇözünürlükHassasiyet
4.001 ... 40 MΩ0.01 MΩ± (2 % + 10 dijit)
40.01 ... 400 MΩ0.1 MΩ± (4 % + 5 dijit)
400.1 ... 1000 MΩ1 MΩ± (5 % + 5 dijit)

Terminal Voltajı250 V (0 ... 10 %)
Ölçüm AralığıÇözünürlükHassasiyet
0.125 ... 4 MΩ0.001 MΩ± (2 % + 10 dijit)
Yükleme AkımıKısa Devre Akımı
1 mA @ son 250 kΩ<= 1 mA

Ölçüm AralığıÇözünürlükHassasiyet
4.001 ... 40 MΩ0.01 MΩ± (2 % + 10 dijit)
40.01 ... 400 MΩ0.1 MΩ± (3 % + 2 dijit)
400.1 ... 1000 MΩ1 MΩ± (3 % + 2 dijit)

Terminal Voltajı500 V (0 ... 10 %)
Ölçüm AralığıÇözünürlükHassasiyet
0.125 ... 4 MΩ0.125 ... 4 MΩ0.001 MΩ
Yükleme AkımıKısa Devre Akımı
1 mA @ son 500 kΩ<= 1 mA

Ölçüm AralığıÇözünürlükHassasiyet
4.001 ... 40 MΩ0.01 MΩ± (2 % + 10 dijit)
40.01 ... 400 MΩ0.1 MΩ± (3 % + 2 dijit)
400.1 ... 1000 MΩ1 MΩ± (4 % + 5 dijit)

Terminal Voltajı1000 V (0 ... 10 %)
Ölçüm AralığıÇözünürlükHassasiyet
0.125 ... 4 MΩ0.001 MΩ± (3 % + 10 dijit)
Yükleme AkımıKısa Devre Akımı
1 mA @ Last 1 MΩ<= 1 mA

Ölçüm AralığıÇözünürlükHassasiyet
4.001 ... 40 MΩ0.01 MΩ± (2 % + 10 dijit)
40.01 ... 400 MΩ0.1 MΩ± (3 % + 2 dijit)
400.1 ... 1000 MΩ1 MΩ± (4 % + 5 dijit)

Düşük Ohm
Ölçüm AralığıÇözünürlükHassasiyet
2.000 Ω0.001 Ω± (1.5 % + 30 dijit)
20.00 Ω0.01 Ω± (1.5 % + 3 dijit)
200.0 Ω0.1 Ω± (1.5 % + 3 dijit)
2000 Ω1 Ω± (1.5 % + 5 dijit)

Maks. Açık Devre Voltajı5.8 V
Aşırı Yük Koruması250 Vrms

Süreklilik Testi
Ölçüm AralığıÇözünürlük
2000 Ω0.01 Ω

Maks. Açık Devre Voltajı5.8 V
Aşırı Yük Koruması250 Vrms
Kısa Devre Akımı>= 200 mA

Döngü Direnci
L-PE (Hi-Amp): Yükleme Akımı 4,0 A
Ölçüm AralığıÇözünürlükHassasiyet
0.23 ... 9.99 Ω0.01 Ω± (5 % + 6 dijit)
10.0 ... 99.9 Ω0.1 Ω± (5 % + 6 dijit)
100 ... 999 Ω1 Ω± (5 % + 6 dijit)

L-PE (tetikleme olmadan): Yükleme Akımı 15 mA
Ölçüm AralığıÇözünürlükHassasiyet
0.23 ... 9.99 Ω0.01 Ω± (5 % + 6 dijit)
10.0 ... 99.9 Ω0.1 Ω± (5 % + 6 dijit)
100 ... 999 Ω1 Ω± (5 % + 6 dijit)

L-N: Yükleme Akımı 4,0 A
Ölçüm AralığıÇözünürlükHassasiyet
0.23 ... 9.99 Ω0.01 Ω± (4 % + 4 dijit)
10.0 ... 99.9 Ω0.1 Ω± (4 % + 4 dijit)
100 ... 999 Ω1 Ω± (4 % + 4 dijit)

RCD Testi
RCD (In)10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
Faktörx 1/2, x1, x2, x5
Tetikleme Süresi Hassasiyeti± (1 % + 1 ms)
Test Akımının Sinyal FormuSinüs (AC), Darbe (DC)
Tetikleme ÖzellikleriG ve S
Tetikleme Zamanı0° ya da 180°

Voltaj Aralığı194 ... 260 V AC (50/60 Hz)
Akım Ölçümü Hassasiyeti± (5 % + 2 dijit)
RCD TipleriTip A, Tip B

Voltaj Ölçümü
Ölçüm AralığıÇözünürlükHassasiyet
80 ... 500 V AC/DC1 V± (2 % + 2 dijit)

Frekans Ölçümü
Ölçüm AralığıÇözünürlükHassasiyet
45 ... 65 Hz1 Hz± 2 Hz

Topraklama Ölçümü
Ölçüm AralığıÇözünürlükHassasiyet
0.00 ... 99.99 Ω0.01 Ω± (2 % + 30 dijit)
100.0 ... 999.9 Ω0.1 Ω± (2 % + 6 dijit)
1000 ... 2000 Ω1 Ω± (2 % + 6 dijit)

Diğer Teknik Özellikler
Güç Kaynağı8 x 1.2 ... 1.5 V AA pil
Pil ÖmrüYaklaşık 15 saat
Ölçüm KategorisiCAT III 600 V
Koruma SınıfıIP 65
Ekran3.5" TFT (320 x 240 Piksel)
Çevre Koşulları0 ... 45°C, 0 ... 95% n.o, yoğuşmasız
Boyut24.2 cm x 10.5 cm x 14.5 cm
Ağırlık1.56 kg

EVSE Ölçüm Cihazı PCE-EVSE-300
Fonksiyonlar
PE Testi (koruyucu iletken)Uygun, hata
PP simülasyonu (şarj kablosu kodu)Açık, 13 A, 20 A, 32 A, 63 A
CP simülasyonu (iletişim hattı)A, B, C, D, hata
Çıkışlar (sadece test amaçları için)
Ölçüm bağlantıları


 		L1, L2, L3, N, PE
Maks. 250 / 430V AC, 10 A
Laboratuvar prizi
Schuko Bağlantısı
 		Maks. 250V AC, 10A

Schuko Bağlantısındaki Sigorta10 A / 250 V, 5 x 20 mm
CP Sinyal Çıkışı± 12 V PWM

Diğer Teknik Özellikler
Giriş Voltajı

 		1 Faz: 250V AC / 3 Faz: 430 V AC,
50/60 Hz, maks. 10 A

Şarj Kablosu Bağlantısı Tip 1


 		AC şarj modu 3, IEC62196-1 ile uyumlu
Tip 1 ya da araç bağlantılı SAE J1772
(Tip 1, 5 pin, 1 faz)

Şarj Kablosu Bağlantısı Tip 2


 		AC şarj modu 3, IEC62196-2 ile uyumlu
Tip 1 ya da araç bağlantılı SAE J1772
(Tip 2, 7 pin, 3 faz)

Ölçüm KategorisiCAT II 300 V
Koruma SınıfıIP54
Kirlilik Derecesi2
Çevre Koşulları0 ... 40 °C, 10 ... 85% n.o, yoğuşmasız
Depolama Koşulları-10 ... 50 °C, 10 ... 60% n.o, yoğuşmasız
Maksimum Çalışma YüksekliğiMaks. 2000 m
Boyut277 x 109 x 63 mm
AğırlıkYaklaşık 1 kg
